Вакуумное устройство для дистиллятора растворителей

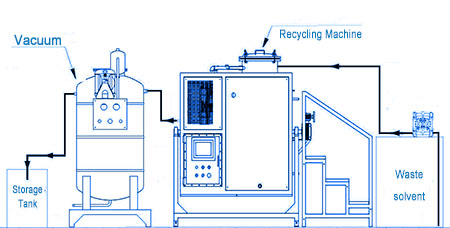

Вакуумное устройство для дистиллятора растворителей – это вспомогательное устройство, используемое для дистилляции растворителей с температурой кипения выше 150 ℃. При подключении к вакуумному аппарату температура кипения растворителя может снизиться на 30-40%, растворитель очень быстро нагревается. Скорость переработки и производительность значительно возрастут.
| Тип | V90 | V125 | V250 | V450 |
|---|---|---|---|---|
|
Размеры, мм |
430*430*1220 |
480*480*1220 |
750*1000*1830 |
850*1150*1930 |
|
Объем хранения, л |
90 |
125 |
250 |
450 |
|
Объем бака, л |
110 |
140 |
320 |
500 |
|
Вес, кг |
45 |
60 |
80 |
100 |
|
Расход сжатого воздуха, л/мин |
175 |
175 |
175 |
175 |
|
Степень вакуума, мм рт.ст. |
-500~-650 |
-500~-650 |
-600~-700 |
-600~-700 |
|
Примечание |
Подходит для установок <90 л. |
Подходит для установок <125 л. |
Подходит для установок <250 л. |
Подходит для установок <450 л. |
1. Вакуумный вход (для восстановленного растворителя)
2. Впускной клапан для растворителя
3. Клапан регулирования давления нагнетания
4. Переключающий клапан (поверните направо для слива, поверните налево для рециркуляции)
5. Клапан регулирования давления в системе рециркуляции
6. Манометр давления нагнетания
7. Манометр давления в системе (система рециркуляции)
8. Вакуумметр
9. Впуск воздуха под давлением
10. Трубка индикатора уровня жидкости
11. Выход растворителя
12. Выпускной клапан
1. Вакуумный вход (для восстановленного растворителя)
2. Впускной клапан для растворителя
3. Клапан регулирования давления нагнетания
4. Переключатель управления
5. Клапан регулирования давления в системе
6. Манометр давления нагнетания
7. Вакуумметр
8. Системный манометр давления
9. Разгрузочное отверстие
10. Выпускной клапан
11. Труба для измерения уровня жидкости
